Transformator suhog tipa

ZELECT: Vaš profesionalni proizvođač transformatora suhog tipa!

Baoding Zhongyi Electric Corporation . Ovdje se ukratko naziva i "zelect", smješten u gradu Baoding, provincija Hebei, Kina . osnovana 2008. godine, naša je tvrtka jedno od "visokih tehnoloških poduzeća", koja proizvodi i transformator prodaje, a niski voltus-g-g-g-g-niski

24h internetska usluga

Napredna oprema

Profesionalni tim

Otopina na jednom mjestu

24h internetska usluga

Vaš će upit biti odgovoren u roku od 24 sata . pružamo i prilagođenu uslugu i savršeno rješenje za napajanje kako bismo ispunili vaše zahtjeve {}}}

Napredna oprema

Imamo mnogo vrlo napredne i cjelovite proizvodne opreme kako bismo osigurali izvrsnu kvalitetu naših proizvoda

profesionalni tim

Trenutno postoji 260 zaposlenika, uključujući 18 tehničara koji su dugi niz godina angažirani u istraživanju i razvoju transformatorskih proizvoda, i 8 visokokvalitetnih korporativnih menadžera .

globalna poštarina

Naša prodajna mreža podijeljena je na pet glavnih regija: Amerika, jugoistočna Azija, Zapadna i Južna Azija, Europa i Afrika, Rusko tržište .

Dom 12 3 4 5 Posljednja stranica

Što je transformator suhog tipa?

Za početak, transformator suhog tipa, također poznat kao transformator tipa lijevane smole, je čvrst . što znači da nema rotirajuće dijelove . Zbog toga, ove vrste transformatora maksimiziraju upotrebu ekoloških temperaturnih izolacijskih sustava da pravilno funkcioniraju .

Za razliku od transformatora tekućeg tipa koji ovise o drugim materijalima kao što su ulje i vatra, suhi transformator djeluje kroz promjenu napona ., tako da se kada se bavi tim vrstama transformatora zrak ohladi, a ne tekući kao kod drugih tipova . da biste se mogli ohladiti u dobronamjernoj transformatoru da se izdvoje u dobrotvornom sobi

Kada koristite suhu vrstu transformatora, ne morate ga držati unutar vatrogasnih svodova ili uhvatiti bazene kao što biste to učinili s konvencionalnim tekućim transformatorima . Također, oni ne oslobađaju štetne plinove, dakle ekološki prihvatljivi, čak i za instalaciju u zatvorenom prostoru .

Prednosti transformatora suhog tipa

Visoka sigurnost

Suhi transformatori koriste materijale suhih ruba, za razliku od transformatora koji se na ulje, ne zahtijevaju hlađenje ulja, tako da nema istjecanja ulja i onečišćenja ulja . Ovaj dizajn bez ulja ne samo da uvelike poboljšava sigurnost opreme, već i smanjuje zagađenje u okoliš {{3}

Niski troškovi održavanja

Budući da transformatori suhog tipa ne zahtijevaju punjenje, troškovi održavanja znatno su smanjeni ., jer izolacijski materijal suhog transformatora nije lako staro, njegov je život duži od onog transformatora koji je ulje, koji također štedi troškove održavanja i zamjene opreme za korisnika.

Širok raspon primjene

Suhi transformator je malen i svjetlost u težini, a prikladan je za različite prigode . na primjer, može se koristiti u podrumima, zgradama visokog porasta, brodovima i drugim mjestima na kojima je prostor ograničen . suhi transformatori se također mogu koristiti u mjestima koja su otporna na eksplozije i jakim elektromagnetičkim uvjetima {{{4

Koje su vrste transformatora suhog tipa?

Postoje dvije glavne vrste transformatora suhog tipa: transformator suhog tipa od lijevane smole (CRT) i vakuumski tlak impregnirani transformator (VPI) .

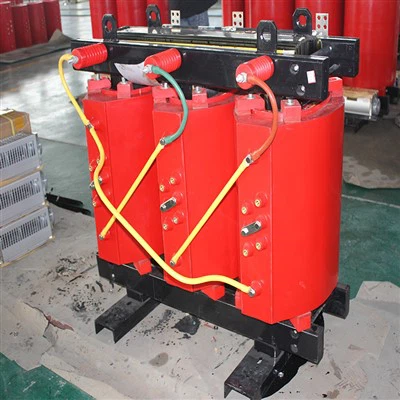

Lijevana smola suhog tipa Transformator (CRT)

Transformator suhog tipa lijevane smole (CRT) je vrsta transformatora koji koristi epoksidnu smolu za kapsuliranje njenog primarnog i sekundarnog namotavanja ., ovo štiti namotavanje od vlage, prašine, korozije i drugih okolišnih čimbenika koji mogu utjecati na njihovu izolaciju i performanse .

CRT je prikladan za područja visoke vlage, unutarnje instalacije i područja rizika od požara, jer je ne-higroskopska, nepaparna i bez održavanja ., također može izdržati preopterećenja, djelomične pražnjenja i niske gubitke, što rezultira visokom učinkovitošću i dugom uslužnom vijeku.

CRT je dostupan u ocjenama od 25 kVA do 12.500 kVA, s izolacijskom klasom F (porast temperature od 90 stupnjeva) .

Vakuumski tlak impregnirani transformator (VPI)

Vakuumski tlak impregnirani transformator (VPI) je vrsta transformatora koji koristi poliestersku smolu klase H da impgnira namotavanje pod vakuumom i tlakom . To eliminira bilo kakve zračne praznine ili praznine u izolaciji, poboljšavajući njegovu mehaničku čvrstoću, dielektričnu čvrstoću {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{jn

VPI je prikladan za vanjske instalacije, seizmičke događaje i fluktuacije temperature jer ima robusnu konstrukciju, kućište otporno na vlagu i nizak koeficijent toplinske ekspanzije . Također ima jednostavno održavanje, nizak rizik od požara i visok otpor na kratke struje {{2}

VPI je dostupan u ocjenama od 5 kVA do 30 MVA, s izolacijskom klasom F (155 stupnjeva) ili H (180 stupnjeva), a zaštita do IP 56.

Primjena transformatora suhog tipa u drugim poljima

Pored svoje primjene u elektroenergetskim sustavima, epoksidna smola od lijevanog suhog inkapsuliranih transformatora također se široko koriste u industriji, građevinarstvu, transportu i drugim poljima .

U industrijskom polju se suhi transformatori mogu koristiti za proizvodnju elektropleta, zavarivanja, kalcijevog karbida itd. ., za poboljšanje učinkovitosti proizvodnje i kvalitete proizvoda .

U području izgradnje, suhi transformatori mogu se koristiti za opskrbu energijom trgovačkim centrima, bolnicama, hotelima i drugim zgradama kako bi zadovoljili veliku količinu potražnje za električnom energijom .

U području transporta, suhi transformatori mogu se koristiti za napajanje željeznica, podzemnih željeznica, zračnih luka i drugih mjesta za poboljšanje sigurnosti i stabilnosti prometnih objekata .

Važni čimbenici za dizajniranje transformatora suhog tipa

Važni dizajnerski parametri za transformator suhog tipa dani su u nastavku .

01/

Izbor vrste izolacije

Klase izolacije f i h imaju temperaturu izdržavaju kapacitete od 155 ° C i 180 ° C, i općenito, f i h klase izolacije koriste se za izolaciju primarnog i sekundarnog namota . Ostali faktori poput mehaničke čvrstoće, toplinskog šoka i dilelikulacije mora se razmotriti dok je suhog tipa { @.

02/

Odabir vijugavog materijala

Bakar i aluminij koriste se za izradu namotavanja ili zavojnice ., iako je bakar bolji vodič, transformator rana aluminijskog provodnika ima niže troškove i težinu . namotavanje transformatora s vodstvom bakra i u usporedbi s aluminom u odnosu na aluminum aluminijska zavojnica .

03/

Odabir osnovnog materijala niskog gubitka histereze

Jezgra transformatora mora imati visoku propusnost i manje gubitka histereze kako bi imala bolju učinkovitost ., čelik CRGO koristi se za materijal jezgre . CRGO čelik nudi veću propusnost i minimalni gubitak histereze .

04/

Propis

productcate-1-1

Reaktancija propuštanja transformatora mora biti što minimalna kako bi se dobila bolja regulacija napona transformatora . Uredba transformatora pokazuje kapi u sekundarnom naponu s povećanjem opterećenja na transformatoru . Reaktacija propuštanja općenito se tijekom 2 % oblikovanja {{3

05/

Životni vijek

Život transformatora ovisi o korisnom trajanju izolacije . Život izolacije ovisi o temperaturi . Porast temperature uzrokuje pogoršanje vrijednosti izolacije što može dodatno uzrokovati raspad izolacije. ISPOLENTSKE KLASE, a H je u suhu i h izračunati se tijekom faze dizajna transformatora kako bi se dobili viši životni vijek transformatora .

06/

Gubici

Gubici transformatora bez opterećenja ovise o gubitku struje i histereze . gubici bez opterećenja mogu se umanjiti uporabom jezgre CRGO-a i održavanjem reakcije curenja što je moguće minimalno ., da tako u unutarnjim otporima {{4 {4 Učinkovitost transformatora može se poboljšati .

07/

Preopterećenje
Ako se opterećenje na transformatoru povećava iznad nazivne kVA, kaže se da je transformator preopterećen ., preopterećenje uzrokuje porast temperature transformatora koji smanjuje koristan vijek transformatora . sustav hlađenja treba biti osmišljen da zadovolji privremeni preopterećenje transformatora

08/

K-faktor
Ako se transformator suhog tipa koristi za opskrbu strujom na nelinearna opterećenja, porast temperature odvija se zbog harmonika u trenutnom valnom obliku ., transformator za takve aplikacije mora biti dodijeljen k-faktor .

09/

Razina izolacije
U dizajniranju transformatora, prilagođavanje razine izolacije važan je faktor . općenito, razina izolacije odabire se prema osnovnoj razini impulsa i prenapona sustava . Snažna razina izolacije povećava vijek trajanja transformatora .

Kako održavati suhi transformator

Da biste produžili život i najbolje performanse, toplo se preporučuje da obavljate redovne aktivnosti održavanja suhih transformatora .

Sljedeći popis transformatora pokriva važnu kontrolnu točku za svakodnevno održavanje suhih transformatora; Međutim, svakako provjerite vodič za održavanje za određene proizvode kako biste osigurali da nema detaljnih informacija koje nisu specifične za vaš specifični transformator . Učestalost redovitog inspekcije održavanja transformatora promijenit će se prema radnom okruženju i vrstu opterećenja primijenjena .

A . Provjerite nakupljanje prašine

1. vizualno provjerite imaju li kapke, filtri i cijevi za hlađenje unutarnje zavojnice imaju nakupljanje prašine . Ako ga pronađete, pričekajte da se transformator isključi, a zatim uklonite sve ploče

2. Nakon isključenja snage, usisajte prašinu što je više moguće

3. Očistite transformator krpom četkom ili kosom . Izbjegavajte korištenje sredstava za čišćenje ili proizvode za čišćenje, jer mogu akumulirati prašinu i ubrzati starenje transformatora

4. U teškom području, upunite suhi zrak u opremu

S vremenom akumulacija prašine i nečistoća može uzrokovati probleme sa suhim transformatorima, što rezultira kratkim cirkutima i pregrijavanjem elektrona .

B . kada se transformator pokreće

1. Provjerite je li ventilacija normalna

2. Monitor Transformator može slušati bilo kakvu promjenu zvučnih karakteristika

C . kada transformator prekine električnu energiju

1. Pazite je li zategnut sav hardver koji se može pokrenuti

2. Čisto ventilator za hlađenje

3. Provjerite postoje li znakovi promjene boje ili oštećenja topline na površini izolacije

4. Nadgledajte znakove propadanja za prigušivanje izolacije

Although the charging transformer is monitored according to the instructions, the maintenance of the dry transformer is mainly composed of subjective observation. No matter how long you maintain the device, the problem may appear at any time. Be sure to pay attention to the appearance and operation of the dry transformer. If you find any abnormalities, be sure to deal with the problem immediately to avoid šteta .

Kada kupujete transformator suhog tipa, treba uzeti u obzir sljedeće čimbenike:

1. Vrsta opterećenja: Vrsta opterećenja Transformator će se isporučiti napajanje treba uzeti u obzir . To će odrediti odgovarajuće zahtjeve ocjene i specifikacije transformatora .
2. Ulazni i izlazni napon: Provjerite jesu li zahtjevi za ulaz i izlazni napon transformatora pravilno usklađeni sa zahtjevima elektroenergetskog sustava .
3. Dimenzije i težina: Dimenzije i težina transformatora treba uzeti u obzir kako bi se osiguralo da će se uklopiti u dodijeljeni prostor i biti jednostavan za transport .
4. Sigurnosne značajke: Osigurajte da transformator dolazi s potrebnim sigurnosnim značajkama, poput zaštite od preopterećenja, zaštite kratkog spoja i zaštite od prekomjerne temperature .

Naša tvornica

Naša tvornica pokriva površinu od 33.300 četvornih metara, s ukupnom građevinskom površinom od 6.100 četvornih metara . trenutno postoji 260 zaposlenika, uključujući 18 tehničara koji su se bavili istraživanjima i razvoju transformatorskih proizvoda dugi niz godina, a 8 visokih korporacijskih menadžera {9} {}} s proširenjem Enterprise da godišnji proizvodni kapacitet od više od 1000mva, integrirajući dizajn, proizvodnju i prodaju transformatora suhog tipa otvorenog tipa, epoksidne smole bacaju transformatori suhog tipa, amorfne legure i posebni transformatori .

Naša potvrda

Naša je tvrtka prošla ISO 9001-2008 Međunarodni Standardni certifikat sustava upravljanja kvalitetom . Svi pokazatelji performansi proizvoda dosegli su odgovarajuće nacionalne standarde i međunarodne standarde .

Ulje uronjeno transformatorima snage i transformatorima suhog tipa prošlo je testno izvješće o Nacionalnom centru za nadzor i inspekciju za kvalitetu proizvoda koji štedi energiju; Kompletni skupovi niskonaponskog prekidača (GGD2) (GCK) prošli su test certifikata o kineskoj prisili (CCC) iz Državnog biroa za kvalitetu i tehnički nadzor za električne proizvode; Unutarnji AC CUR-OUT Type Metal Clad-Gear Kyn28a -12 / {1250-31.5, fiksna izmjenična jedinica prstena s metalom XGN 15-12 / 1250-31.5 i XGN15 Metal-Enclosed Switch-Gear-a i prenosili su test Nacionalnog superventa na supervel Proizvod .

FAQ

P: Koja je razlika između transformatora suhog tipa i ulja?

O: Kao rashladni medij, transformator suhog tipa koristi zrak, dok vrsta ulja koristi ulje

P: Kako testirate transformator suhog tipa?

O: Ispitivanje transformatora može se obaviti mjerenjem otpora namota, omjera napona, pomaka faze, gubitka opterećenja itd.

P: Što je DGPT u transformatoru?

O: DGPT je otkrivanje plina, tlaka i temperature za transformatore .

P: Koji su glavni dijelovi transformatora suhog tipa?

O: Transformator suhog tipa sastoji se od sljedećih dijelova-kore, namotavanja, HT terminala, LT terminala, RDS-a, boksa za maršaliranje, munje ARR-etc . jezgra-glavne funkcije jezgre su a) da bi se pružila povezanost fluksa između primarnog i b.} na vjeru {} nazvane {} na navođenje {} na vijuganje {} na vjetru {} na vjetru {} na vjeru {} pružaju potporu {} na vjetru {} na vjetru {} na vjetru {}

P: Koja je unutrašnjost transformatora suhog tipa?

O: Sastoje se od visokotemperaturnih materijala obloženih visokotemperaturom, poliesterskim zaptivačem otpornim na vlagu . Poliestersko brtvilo se obično primjenjuje s postupkom impregnacije vakuumskog tlaka .

P: Koje su glavne značajke suhog transformatora?

O: Električni transformatori suhog tipa ne koriste tekućine za izoliranje namota i jezgre, umjesto toga, njihov dizajn koristi zapečaćeni spremnik napunjen zrakom pod tlakom . Jedna od najčešćih vrsta električnog transformatora suhog tipa je lijevana smola .

P: Što je 3 fazni transformator suhog tipa?

O: Trofazni transformator suhog tipa može se upotrijebiti za dobivanje galvanskog prekida između informacija i prinositi namotavanje . Ovi transformatori mogu se raditi s isprepletenim zemaljskim zaslonom . Ovaj transformator je uvjerljiv u slabljenju osnovnog načina rada u opskrbi {}}}

P: Zašto se naziva transformator suhog tipa?

O: "Suhi tip" jednostavno znači da se hladi normalnom ventilacijom zraka . Transformator suhog tipa ne zahtijeva tekućinu kao što su ulje ili silikon ili bilo koja druga tekućina za hlađenje električne jezgre i zavojnice . Potrebna su minimalno električno održavanje i pružili više godina pouzdane usluge bez problema {{3}

P: Koliko vrsta transformatora suhog tipa postoji?

O: Postoje dvije vrste trofaznih transformatora suhog tipa; Lijevane smole suhog tipa Transformator (CRT) i vakuumski tlak impregnirani transformator (VPI) .

P: Kako testirate transformator suhog tipa?

A: 1) . testovi za transformatore suhog tipa 2) . Mjerenje otpora namota . 3) . mjerenje omjera napona {{6}) {}}. provjeravanje faze promjene faze Impedancija kratkog kruga i gubitak učitavanja . 6) . mjerenje gubitka bez loma i struje . 7) . dielektrične rutinske testove (molimo provjerite u nastavku prema UM (IEC 60076-3)

P: Koji je prosječni život transformatora suhog tipa?

O: Općenito, ako osoblje za održavanje drži transformatore suhog tipa dobro ventiliranim, čistim i suhim, većina jedinica može očekivati prosječni vijek trajanja više od 20 godina .

P: Da li suhi transformatori zahtijevaju cirkulaciju zraka?

O: Adekvatna ventilacija ključna je za pravilno hlađenje transformatora . Očistite, suhi zrak je poželjan . filtrirani zrak na ili iznad atmosferskog tlaka može smanjiti održavanje ako prašina ili drugi onečišćenja predstavljaju određeni problem .

P: Koja je maksimalna radna temperatura transformatora suhog tipa?

O: Što je veća temperatura, to je niža učinkovitost . Ako je u normalnom radu, prikladno je kontrolirati je na 50 ~ 60 stupnjeva . općenito govoreći, temperatura transformatora suhog tipa trebala bi biti ispod 180 stupnjeva .

P: Možete li pružiti crteže i tehničke podatke?

O: Da, naš profesionalni tehnički odjel dizajnirat će i pružiti crteže i tehničke podatke .

P: Jesu li vaši proizvodi izvezeni?

A: Yes, they have been exported to USA, Canada, Australia, Russia, Chile, Panama, Nicaragua, UAE, Saudi Arabia, Egypt, Sri Lanka, Nigeria, Iran, Vietnam, Indonesia, Singapore, Greece, Nether-land, Georgia, Romania, Ireland, India, Thailand, Pakistan, Philippines, Singapur, itd. .

P: Mogu li se proizvodi proizvesti prema zahtjevu kupca?

O: Da, možemo dizajnirati i izraditi kao zahtjev .

P: Tvornica Vi-Ssting je dopuštena ili ne?

O: Da, pozdravljamo kupce koji posjećuju našu tvornicu . Naša tvornica se nalazi Baoding City, provincija Hebei, Kina .

P: Tražite li agenta?

O: Da, tražimo agenta u cijelom svijetu, kontaktirajte nas za daljnju raspravu .

P: Kako riješiti probleme s opremom tijekom korištenja?

O: Pošaljite nam e -poštu o problemu sa slikama ili će mali video biti bolji, pronaći ćemo problem i riješiti ga .

P: Mogu li se suhi transformatori instalirati bez ograde?

O: Transformatori suhog tipa mogu se instalirati ili u zatvorenom prostoru ili na otvorenom . za unutarnje aplikacije, može se koristiti jednostavni IP23 kućište, ali nije neophodno, jer nije potrebna velika zaštita od ulaska u većinu zgrada .

Poznati smo kao jedan od najcjenjenijih proizvođača transformatora suhog tipa i dobavljača u Kini ., budite sigurni da kupite visokokvalitetni transformator suhog tipa za prodaju ovdje iz naše tvornice . Dobra usluga i konkurentna cijena su dostupne .
